一種拖鏈覆蓋裝置

一種拖鏈覆蓋裝置，包括移動工作臺，推動頭，拖鏈，設備地基上管路和/或電纜接口，移動工作臺上管路和/或電纜接口，設備地基，支撐體，蓋板，活動板，彈簧，推動頭固定在移動工作臺上，設備地基上固定有支撐體，支撐體至少具有一上面板，上面板上開有進退槽，蓋板與活動板通過連接件安裝在上面板的兩個面上，可以在進退槽中自由進退，推動頭的下端與活動板接觸，能將活動板向兩側推開，蓋板朝向地基中心的一側設置有凸出部，凸出部上安裝有彈簧，能使蓋板復位。該裝置實現了在避免蓋板整體抬起的前提下順利覆蓋，結構簡單，運行可靠，降低了噪音，提高了安全性。

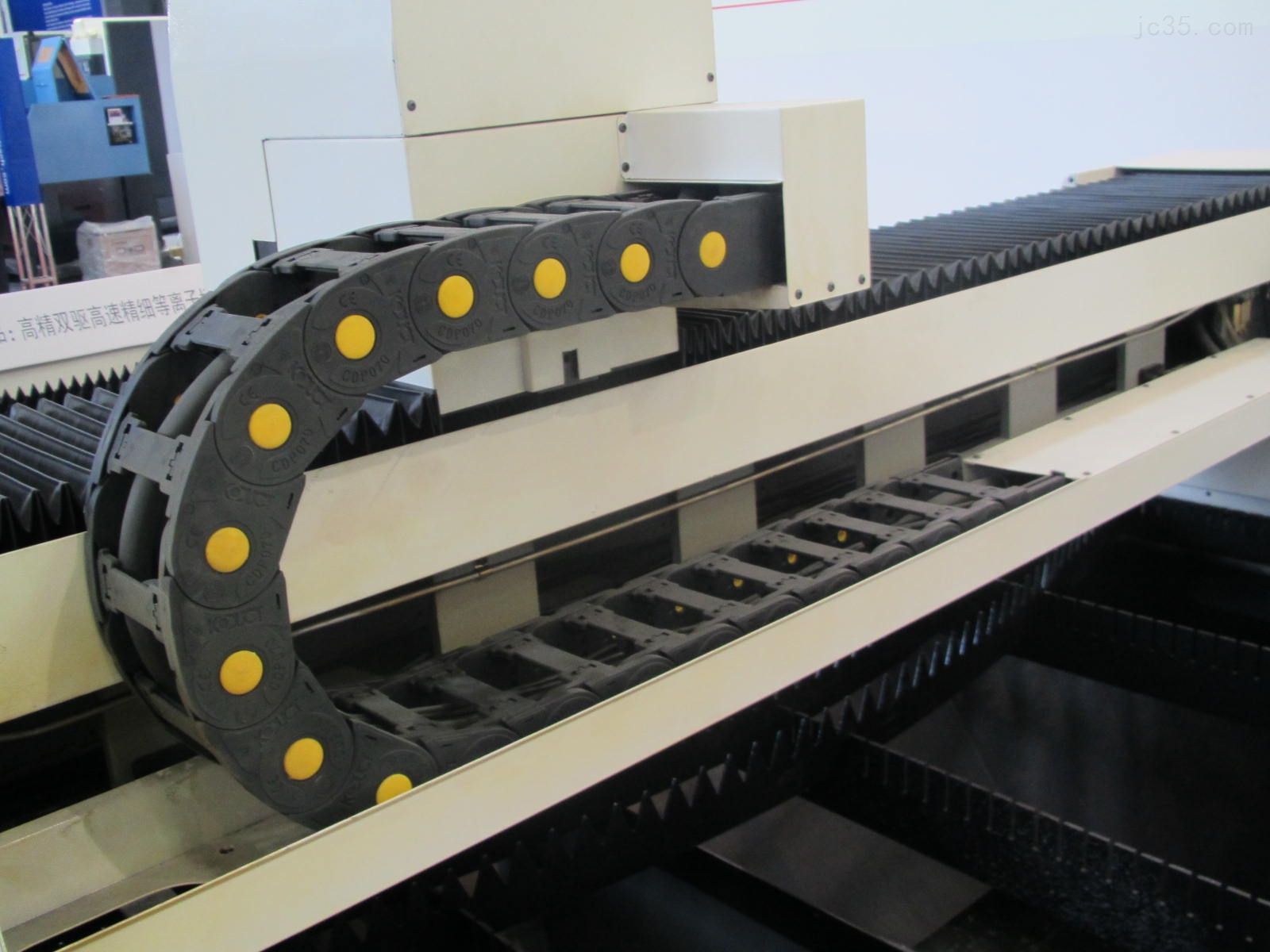

尼龍拖鏈
技術領域

[0001]本發明涉及壓力設備領域，具體涉及一種拖鏈覆蓋裝置，可用于沖壓壓力機移動 工作臺拖鏈的自動覆蓋。
背景技術

[0002]在地面導軌上運行的壓力機左右開出移動工作臺，往往需要使用拖鏈載著的電纜 和軟管為移動工作臺提供電源、液壓油和壓縮空氣。為使移動工作臺在移動過程中，拖鏈不 會裸露在地面上，一般會把拖鏈安裝在地溝內，并用蓋板蓋上，蓋板會隨著移動工作臺的運 行自動覆蓋或打開。

[0003] 目前工廠中最常見的一類蓋板是帶鉸鏈的蓋板，這類蓋板結構簡單，但由于蓋板 在使用中受到側向沖撞力容易變形，往往不可避免地出現蓋板翻起后不能順利覆蓋的情 形。

[0004] 為了解決上述問題，本領域也采取了一些截然不同的技術手段，例如申請?zhí)枮?201410812237X的中國發明專利申請(公開號CN104495266A)公開了一種頂板鏈地溝自動覆 蓋機構，包括上支架、下支架和頂板鏈，下支架通過固定螺栓和彈簧安裝在移動工作平臺 上，上支架通過調節螺栓安裝在下支架上面，槽滾輪通過軸安裝在兩個上支架之間，兩個平 滾輪通過軸分別安裝在兩個下支架的兩端;頂板鏈覆蓋在地溝上，兩端固定，頂板鏈穿過平 滾輪和槽滾輪而形成拱形，頂板鏈的下表面壓在槽滾輪上面，頂板鏈的上表面壓在兩個平 滾輪的下面，地溝內拖鏈中的電纜和軟管通過頂板鏈形成的拱形下面進入移動工作平臺。

[0005] 上述發明專利中，當移動工作臺運行時，頂板鏈所形成的拱形會隨著移動工作臺 行走，移動工作臺以外的部分的頂板鏈會因重力自然覆蓋在地溝上，在很大程度上解決了 蓋板不能順利覆蓋的問題，但其缺點也是顯而易見，首先這種結構需要依靠工作臺上的強 大支撐結構運行，構造復雜，整體顯得笨重，另外，為了形成拱形而使頂板鏈被大幅抬起和 落下，增大了沖撞力，降低了設備壽命，而且設備運行過程中噪聲極大。

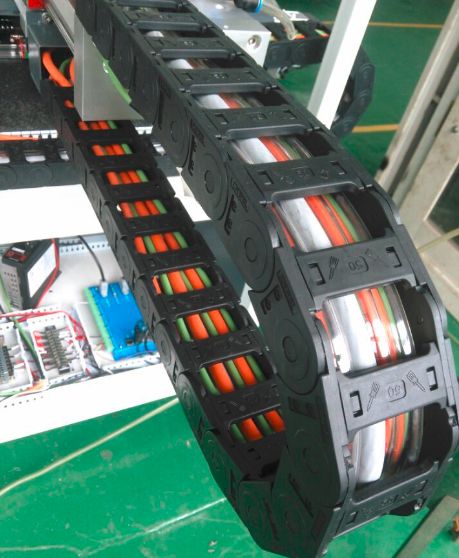

塑料拖鏈
發明內容

[0006] 為解決上述問題，發明提供一種工作方式與現有技術均不同的拖鏈覆蓋裝置，該 裝置可以在避免蓋板整體抬起的前提下順利覆蓋，結構簡單，運行可靠，可大幅度提高生產 安全性、降低現場噪音、提高設備壽命。

[0007] 本發明的目的是通過以下技術方案實現的。

[0008] 一種拖鏈覆蓋裝置，包括移動工作臺，推動頭，拖鏈，設備地基上管路和/或電纜接 口，移動工作臺上管路和/或電纜接口，設備地基，支撐體，蓋板，活動板，彈簧。

[0009] 所述推動頭固定在移動工作臺上，能夠隨著移動工作臺移動，所述設備地基上管 路和/或電纜接口固定在設備地基上，所述移動工作臺上管路和/或電纜接口固定在移動工 作臺上，所述拖鏈一端固定在推動頭上，一端固定在設備地基上，其內容納軟管和/或電纜， 設備地基上固定有支撐體，該支撐體分列拖鏈的兩側，該支撐體至少具有一上面板，上面板 上開有進退槽，蓋板與活動板通過連接件安裝在上面板的兩個面上，可以在進退槽中自由 進退，所述推動頭的下端與活動板接觸，能將活動板向兩側推開，所述蓋板朝向地基中心的 一側設置有凸出部，凸出部上安裝有彈簧，所述彈簧能夠在與活動板固定的蓋板向兩側運 動后使蓋板復位。

[0010] 具體地，所述拖鏈覆蓋裝置用于沖壓壓力機。

[0011] 具體地，所述支撐體由工字鋼和固定在工字鋼上的支架組成，所述上面板設于所 述支架上。

[0012] 作為進一步的改進，所述活動板設計成能與推動頭形成配合的倒角結構，便于推 動頭切入。

[0013] 作為進一步的改進，在推動頭與活動板相接觸的工作面上設置密排的滾輪。

[0014] 本發明的有益效果在于： 1、 本發明提出的一種拖鏈覆蓋裝置，通過推動頭推動活動板，活動板帶動蓋板向兩側 運動，從而實現了在避免蓋板整體抬起的前提下順利覆蓋，結構簡單，運行可靠，降低了現 場噪音； 2、 本發明提出的一種拖鏈覆蓋裝置，由于蓋板在任何情況下都不會凸出或脫離水平 面，大大提高了車間現場的安全性； 3、 本發明提出的一種拖鏈覆蓋裝置，由于采用了彈簧提供的復位外力，完全避免了蓋 板卡死等情況的發生，而且彈簧結構簡單，使用壽命長，也易更換，不會增加安裝或維護成 本； 4、 通過對推動頭與活動板接觸結構的設計，可以最大程度地提高蓋板開合動作的流暢 性以及降低運行噪音，并提高組件的壽命。

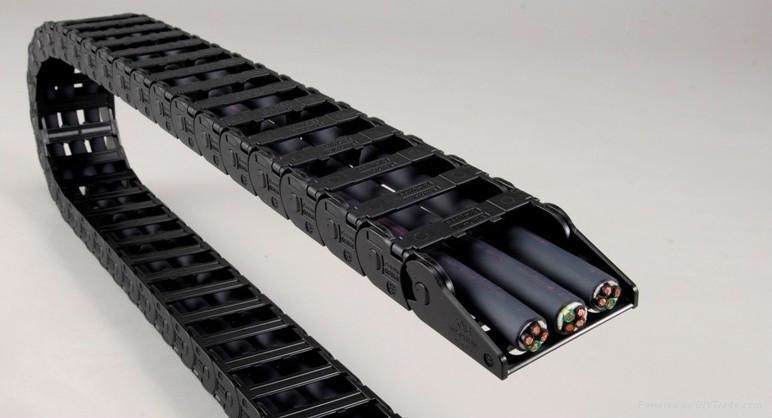

尼龍拖鏈
附圖說明

[0015]通過閱讀下文優選實施方式的詳細描述，各種其他的優點和益處對于本領域普通 技術人員將變得清楚明了。附圖僅用于示出優選實施方式的目的，而并不認為是對本發明 的限制。而且在整個附圖中，用相同的參考符號表示相同的部件。在附圖中： 圖1為本發明的一種拖鏈覆蓋裝置的主視圖； 圖2為本發明的一種拖鏈覆蓋裝置的俯視圖； 圖3為圖2中A-A剖視圖； 圖4為圖2中B處放大圖。

[0016]圖中各附圖標記所代表的組件為：1、移動工作臺；2、推動頭；3、拖鏈;4、設備地基 上管路和/或電纜接口；5、移動工作臺上管路和/或電纜接口；6、設備地基;7、工字鋼;8、支 架;9、蓋板;10、活動板;11、彈簧。

具體實施方式

[0017]下面將參照附圖更詳細地描述本公開的示例性實施方式。雖然附圖中顯示了本公 開的示例性實施方式，然而應當理解，可以以各種形式實現本公開而不應被這里闡述的實 施方式所限制。相反，提供這些實施方式是為了能夠更透徹地理解本公開，并且能夠將本公 開的范圍完整的傳達給本領域的技術人員。

[0018] 實施例1 根據本發明的第一實施方式，提出一種拖鏈覆蓋裝置，可用于壓力機移動工作臺拖鏈 的自動覆蓋，參見附圖I—4，其結構包括移動工作臺1，推動頭2，拖鏈3，設備地基上管路和/ 或電纜接口 4，移動工作臺上管路和/或電纜接口 5，設備地基6，工字鋼7，支架8，蓋板9，活動 板10,彈黃11。

[0019] 推動頭2固定在移動工作臺1上，設備地基上管路和/或電纜接口 4固定在設備地基 6上，移動工作臺上管路和/或電纜接口 5固定在移動工作臺上，拖鏈3—端固定在推動頭2 上，一端固定在設備地基6上，其內容納軟管和/或電纜，設備地基6上固定有支撐體，該支撐 體分列拖鏈3的兩側，在該實施例中，每一側的支撐體均由工字鋼7和固定在工字鋼7上的支 架8組成，支架8具有上面板，上面板上開有進退槽，蓋板9與活動板1〇通過連接件安裝在支 架8的上面板的兩個面上，可以在進退槽中自由進退，蓋板9朝向地基中心的一側設置有凸 出部，凸出部上安裝有彈簧11 (這里彈簧的數量依據實際空間選取，如果在不使設備變得復 雜的前提下追求側向力的盡量均衡，每塊蓋板設置2-3個彈簧為佳），另外，活動板1〇設計成 能與推動頭2形成配合的倒角結構，便于推動頭2切入。

[0020] 上述裝置的工作原理為：當移動工作臺1移動時，固定在其上的推動頭2也跟著移 動工作臺1移動，推動頭2的下端與活動板10接觸，將活動板10向兩側推開，同時與活動板1〇 固定的蓋板9也向兩側運動，從而使得推動頭2的中間及上部不會與蓋板9干涉。當移動工作 臺1已經走過某處時，此時推動頭2下端與活動板10脫離接觸，此時此處的蓋板9在彈簧的作 用下復位。

[0021] 實施例2 該實施例作為對實施例1的改進，在推動頭2與活動板10相接觸的工作面上設置密排的 滾輪（圖中未示出），除此之外的其它結構均與實施例1相同，通過在推動頭2與活動板10相 接觸的工作面上設置密排的滾輪可以進一步將推動頭2與活動板10之間的作用力和摩擦力 降低，也就能進一步提高設備壽命以及降低噪聲。容易想象，將活動板10設計成能與推動頭 2形成配合的倒角結構或者在推動頭2與活動板10相接觸的工作面上設置密排的滾輪均可 以起到降低二者之間作用力和摩擦力的效果，但在該實施例中，可以同時采取將活動板10 設計成能與推動頭2形成配合的倒角結構以及在推動頭2與活動板10相接觸的工作面上設 置密排的滾輪的手段，兩種手段結合后，滾輪除了提高通過性，也減弱了倒角結構的沖擊噪 音，效果顯著。

[0022]以上所述，僅為本發明較佳的具體實施方式，但本發明的保護范圍并不局限于此， 任何熟悉本技術領域的技術人員在本發明揭露的技術范圍內，可輕易想到的變化或替換， 都應涵蓋在本發明的保護范圍之內。因此，本發明的保護范圍應以所述權利要求的保護范 圍為準。

Claims (5)
1.一種拖鏈覆蓋裝置，其特征在于，包括移動工作臺，推動頭，拖鏈，設備地基上管路 和/或電纜接口，移動工作臺上管路和/或電纜接口，設備地基，支撐體，蓋板，活動板，彈簧； 所述推動頭固定在移動工作臺上，能夠隨著移動工作臺移動，所述設備地基上管路和/ 或電纜接口固定在設備地基上，所述移動工作臺上管路和/或電纜接口固定在移動工作臺 上，所述拖鏈一端固定在推動頭上，一端固定在設備地基上，其內容納軟管和/或電纜，設備 地基上固定有支撐體，該支撐體分列拖鏈的兩側，該支撐體至少具有一上面板，上面板上開 有進退槽，蓋板與活動板通過連接件安裝在上面板的兩個面上，可以在進退槽中自由進退， 所述推動頭的下端與活動板接觸，能將活動板向兩側推開，所述蓋板朝向地基中心的一側 設置有凸出部，凸出部上安裝有彈簧，所述彈簧能夠在與活動板固定的蓋板向兩側運動后 使蓋板復位。
2. 根據權利要求1所述的一種拖鏈覆蓋裝置，其特征在于，所述拖鏈覆蓋裝置用于沖壓 壓力機。
3. 根據權利要求1所述的一種拖鏈覆蓋裝置，其特征在于，所述支撐體由工字鋼和固定 在工字鋼上的支架組成，所述上面板設于所述支架上。
4. 根據權利要求1所述的一種拖鏈覆蓋裝置，其特征在于，所述活動板設計成能與推動 頭形成配合的倒角結構，便于推動頭切入。
5. 根據權利要求1或4所述的一種拖鏈覆蓋裝置，其特征在于，在推動頭與活動板相接 觸的工作面上設置密排的滾輪。
